Dimension Touch™

2017-12-06

综述

Dimension TouchTM是一种压力感应触控技术,其系统由三部分构成:

压力传感器

基于NDT微压力应变器技术制备的柔性压力传感器可直接检测触摸操作所产生的面板微形变,输出电压信号。



驱动电路

采用特定的信号调理电路及信号处理算法,可通过一定的数据传输接口输出格式化的压力信号供系统使用。



主控系统及应用软件

分析、处理压力数据,识别压力触摸操作,产生相应的交互。

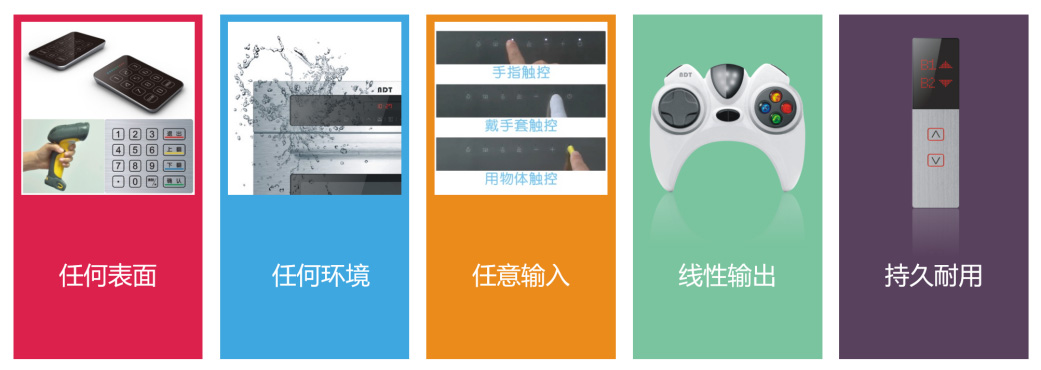

特性:

  • 支持各类面板材质,金属、玻璃、塑料等
  • 支持各类输入方式,带水操作、手套输入、手指输入
  • 可识别多种手势

    -Tap 轻拍

    -Sliding 滑动

    -Force Touch: Peek 轻压, Pop 重压

    -Squeeze 握持




原理

  • 1. 感应面板形变

    触摸操作造成面板微形变,形变传递至压力传感器,输出电压信号

  • 1.jpg

    2. 信号检测

    采用特定的驱动电路捕捉传感器输出,生成实时的压力数据


  • 3. 数据解析

    通过分析压力数据的大小、变化趋势等,识别触摸事件及触摸手势

  • 4. 产生交互

    在特定的应用环境下,系统根据识别到触摸手势产生相应的交互



​软件框架
